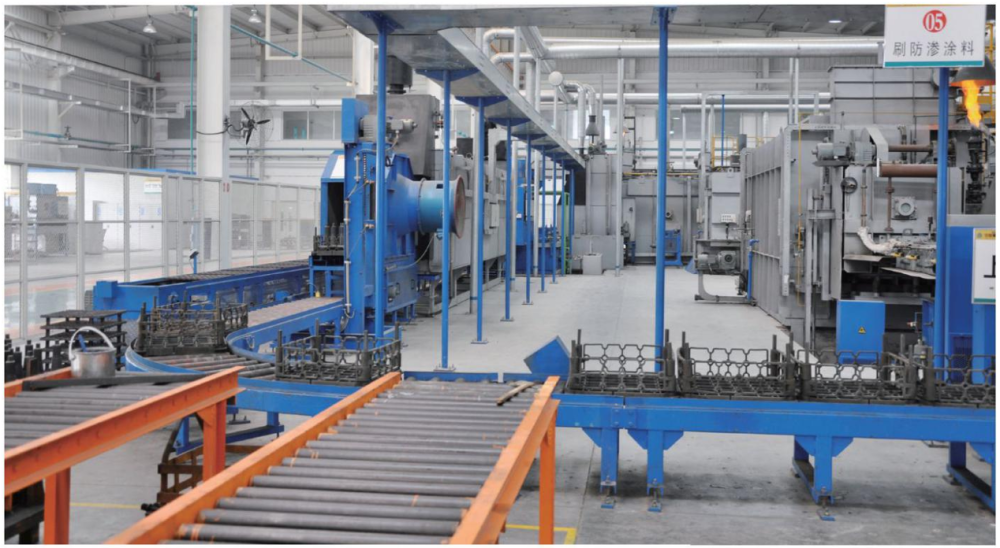

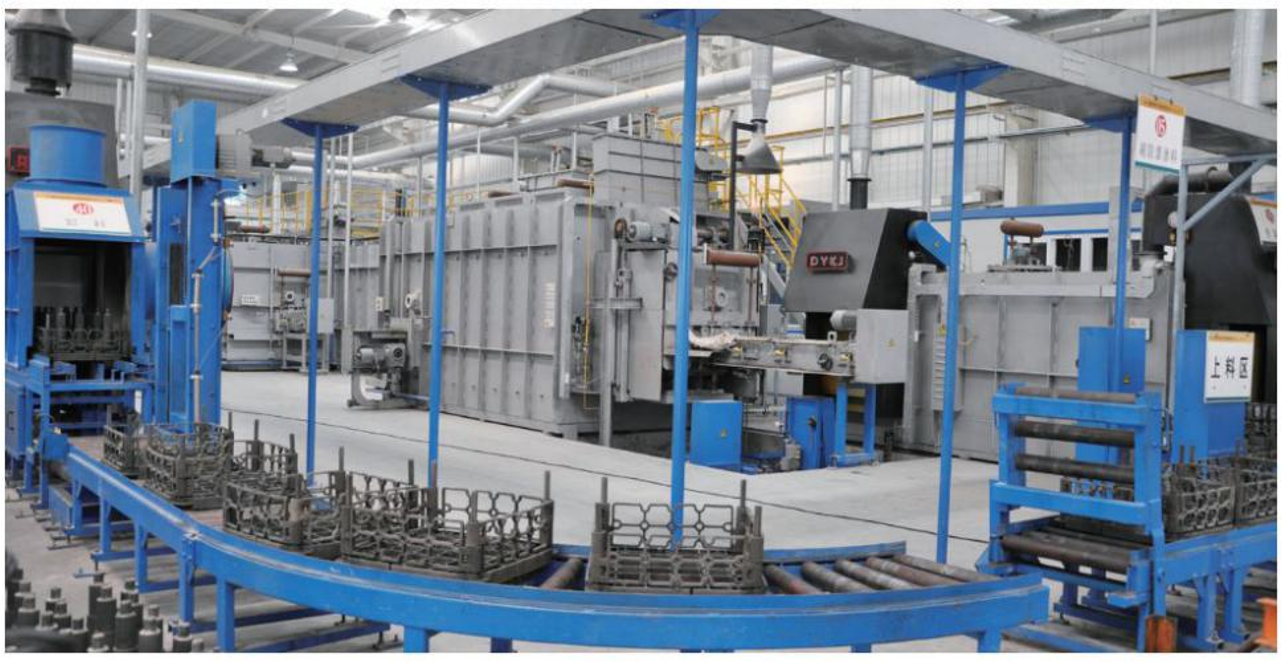

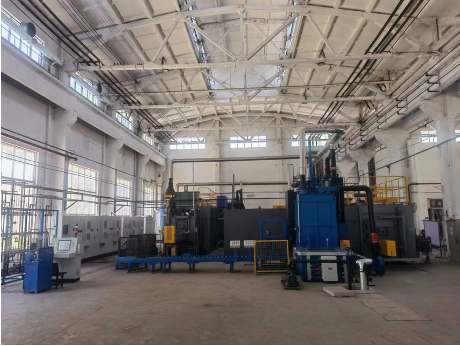

Технологические особенности толкательных печей
Толкательные печи представляют собой современное оборудование для непрерывной термической обработки деталей в серийном производстве. Конструкция этих печей основана на принципе поэтапного перемещения поддонов с обрабатываемыми деталями через различные температурные зоны с помощью механизма толкания.
Принцип работы и конструктивные особенности
Основной элемент системы — механизированный толкатель, который обеспечивает перемещение поддонов по направляющим через все технологические зоны печи. Каждый поддон последовательно проходит через зоны предварительного нагрева, основного нагрева, выдержки при рабочей температуре и охлаждения.
Конструкция печи включает несколько ключевых элементов:
-
Теплоизолированная камера с нагревательными элементами
-
Система толкателей (гидравлических или механических)
-
Направляющие для перемещения поддонов
-

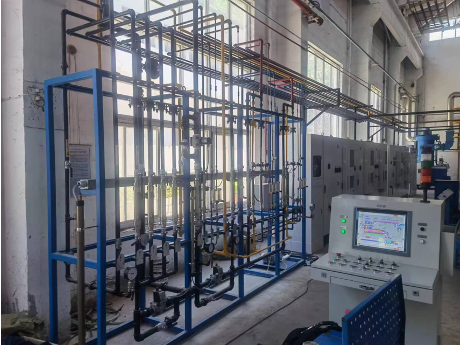

Система контроля и регулирования температуры
-
Газоплотные затворы для работы в защитной атмосфере
Технические характеристики моделей толкательных печей
Модель с одним толкателем
| Параметр | Значение |
|---|---|
| Занимаемая площадь | 16 × 9 м |
| Размер лотка | 600 × 600 × 750 мм |
| Грузоподъемность | до 600 кг |
| Вес нетто лотка | 140 кг |
| Вес брутто лотка | 240 кг |
| Высота загрузки | 400 мм |
| Цикл толкания | 20 минут (регулируемый) |
| Производительность | 420 кг/ч (по весу нетто) |
| Температурный диапазон | до 950°C |
| Точность поддержания температуры | ±5°C |
| Нагрев | электрический или газовый |
Модель с двумя толкателями
| Параметр | Значение |
|---|---|
| Занимаемая площадь | 31 × 16 м |
| Размер лотка | 600 × 600 × 750 мм |
| Грузоподъемность | до 600 кг |
| Цикл толкания | регулируемый |
| Производительность | 600-2000 кг/ч |
| Температурный диапазон | до 1050°C |
| Точность поддержания температуры | ±3°C |
| Нагрев | электрический или газовый |
| Количество технологических зон | 5-7 зон |
Комплектация полных линий термообработки
Стандартная комплектация линии на основе толкательных печей включает:
| Оборудование | Назначение |
|---|---|
| Проходная толкательная печь цементации и закалки | Основной термический процесс |
| Закалочная установка | Быстрое охлаждение деталей после нагрева |
| Моечная машина | Очистка деталей после термообработки |
| Печь высокого/низкого отпуска | Снятие напряжений после закалки |
| Система охлаждения после отпуска | Окончательное охлаждение изделий |

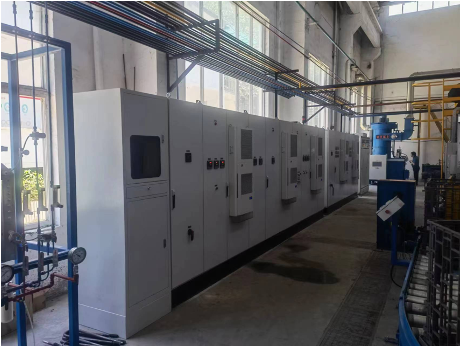

| Система управления | Автоматизация всего процесса |
Преимущества толкательных печей
-
Высокая производительность — непрерывный процесс позволяет обрабатывать большие объемы деталей
-
Равномерность термообработки — стабильные температурные условия в каждой зоне
-
Автоматизация процесса — минимальное участие оператора в процессе
-
Энергоэффективность — сниженное потребление энергии благодаря зональному принципу нагрева
-
Универсальность — возможность обработки различных материалов и деталей
-
Точность контроля — поддержание стабильных температурных режимов
Области применения
Толкательные печи успешно применяются в:
-
Автомобильной промышленности (обработка шестерен, валов, подшипников)
-
Машиностроении (термообработка ответственных деталей)
-
Авиационной промышленности
-
Производстве режущего инструмента
-
Обработке металлических компонентов различного назначения
Благодаря своей универсальности и высокой производительности, толкательные печи являются оптимальным решением для серийного производства, требующего стабильного качества термообработки.
